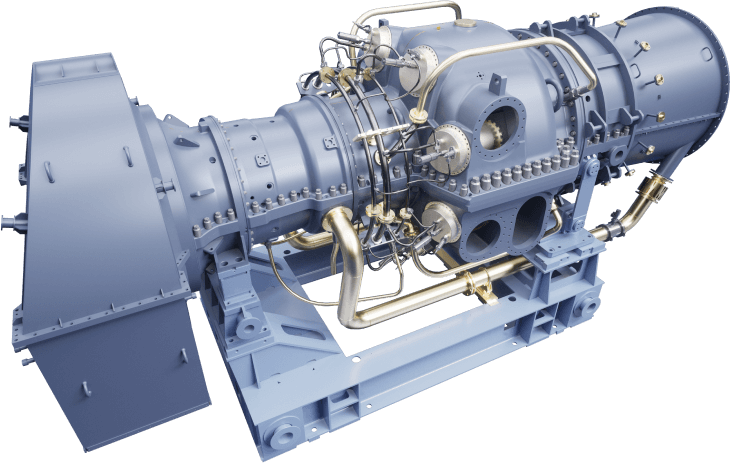

Стационарная газовая энергетическая турбина ГТ-009 (МЭ)
Стационарная газовая энергетическая турбина ГТ-009М(МЭ) — высокотехнологичное устройство, одновальный двигатель, выполненный по регенеративному циклу, с утилизацией тепла уходящих газов для подогрева циклового воздуха после компрессора с его последующей подачей в камеру сгорания.
Ротор ГТ-009М устанавливается на магнитные подшипники. Турбина выполняется в виде поставочного блока и устанавливается на своих опорах отдельно от турбогенератора. Пуск ГТ009М осуществляется с помощью ТПЧ, который, получая питание из сети, плавно повышает частоту до необходимой величины, а генератор, выполняя функцию синхронного двигателя, разгоняет газотурбинную установку.
Номинальный режим работы ГТ-009М при эксплуатации его в диапазоне температур наружного воздуха от минус 45 до плюс 40ºС имеет ограничение по температуре газа в горле соплового аппарата турбины.
- Мощность номинальная/максимальная: 9,0/10,5 МВт
- Степень повышения давления в компрессоре: 6,8
- Температура газа на входе в турбину: 950 ºС
- Температура газа на выходе из турбины: 560 ºС
- Частота вращения ротора: 5972…6215 об/мин
- Тип топлива: Природный газ
- Давление газоснабжения: 1,2 МПа
- Расход топлива (в рекуперативном режиме): 3116 нм3/ч
- Удельный расход условного топлива на выработку электроэнергии: 290 г/кВт*ч
- Удельный расход условного топлива на выработку теплоэнергии: 136кг/Гкал
Преимущества
Повышенный ресурс турбины
Повышенный ресурс турбины 200 000 часов.
Преимущества
Успешный опыт эксплуатации
Успешный опыт эксплуатации и надежной работы более 20 лет (в эксплуатации на территории РФ находятся 44 энергоблока, общая наработка с 2003 года более 1,9 млн часов).
Преимущества
Локальная ремонтопригодность
Весь комплекс сервиса и ремонта, в том числе капитальный ремонт, производится непосредственно на объекте без вывоза оборудования на завод- изготовитель.
Преимущества
Инновационные технологии

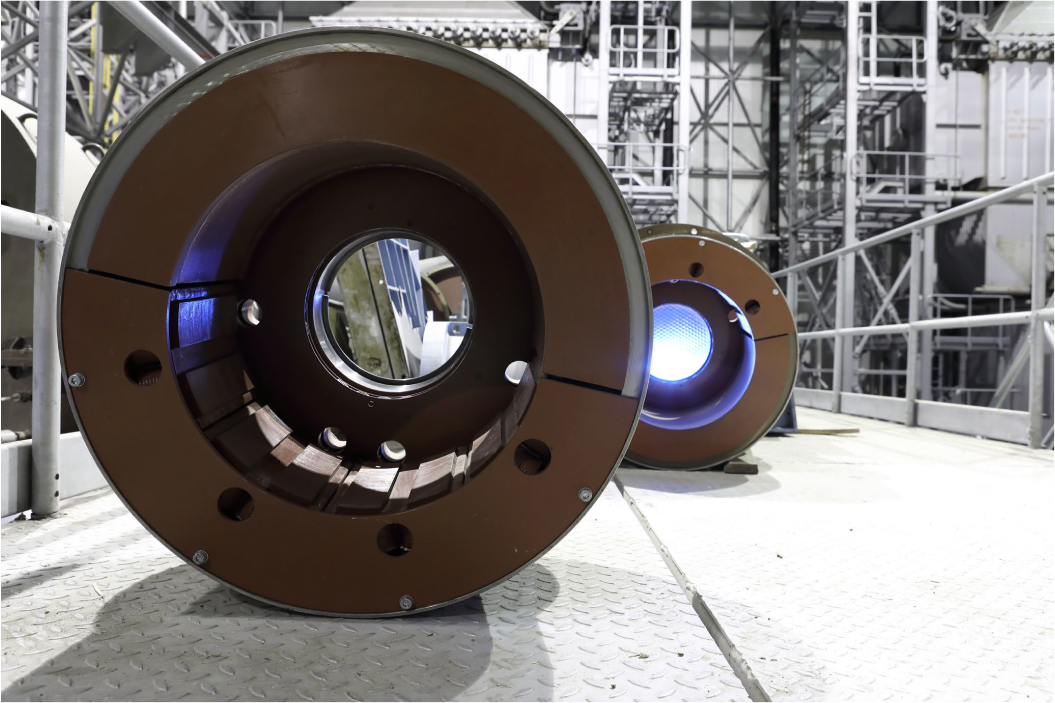

Система магнитных подшипников ротора ГТУ.
Преимущества
Межремонтный период 50 000 ч.
Капитальный ремонт, проводятся инспекции с дефектацией с возможностью продления ресурса
Преимущества
Высокий КПД
При когенерации КПД использования топлива 85%
Преимущества
Возможность автономной работы

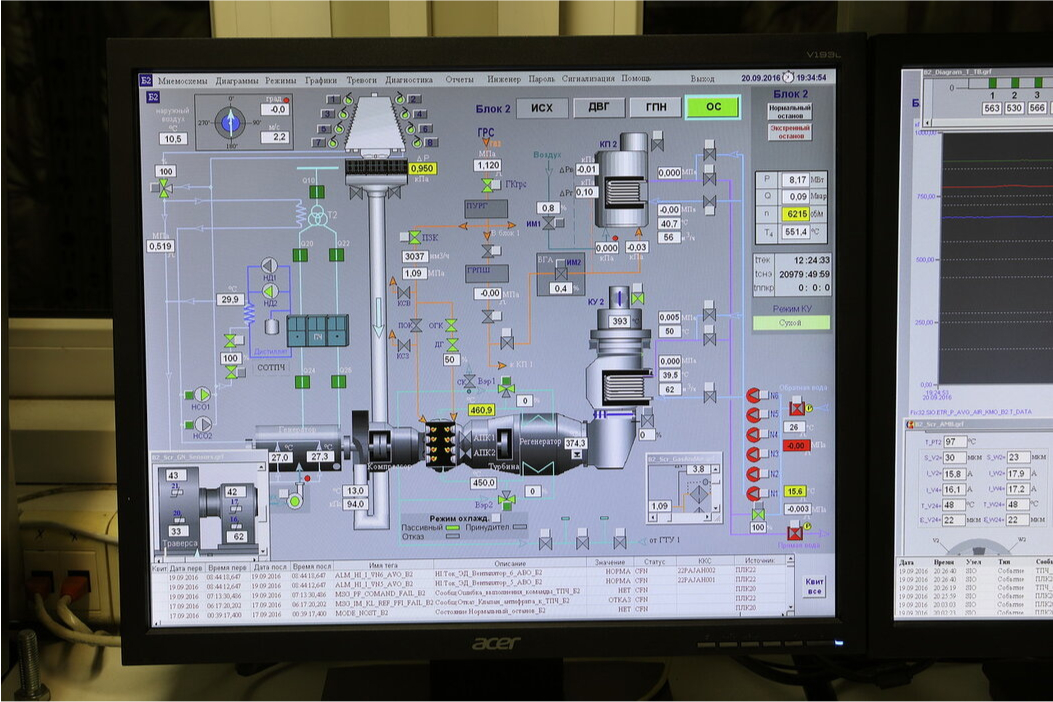

Полная автоматизация технологического процесса на базе собственной разработки САУ и АСУ ТП.
Преимущества
Оборудование отечественного производства
Простота и компактность конструктивной схемы.
Преимущества
Автономном режиме
Пригодность для эксплуатации в любых климатических условиях в автономном режиме.
Преимущества
Управление объектом генерации
Минимальный состав зданий и сооружений, минимум обслуживающего персонала.
Преимущества
Гарантия достижения доходности
Низкие удельные капиталовложения, высокая эффективность, короткий срок окупаемости.

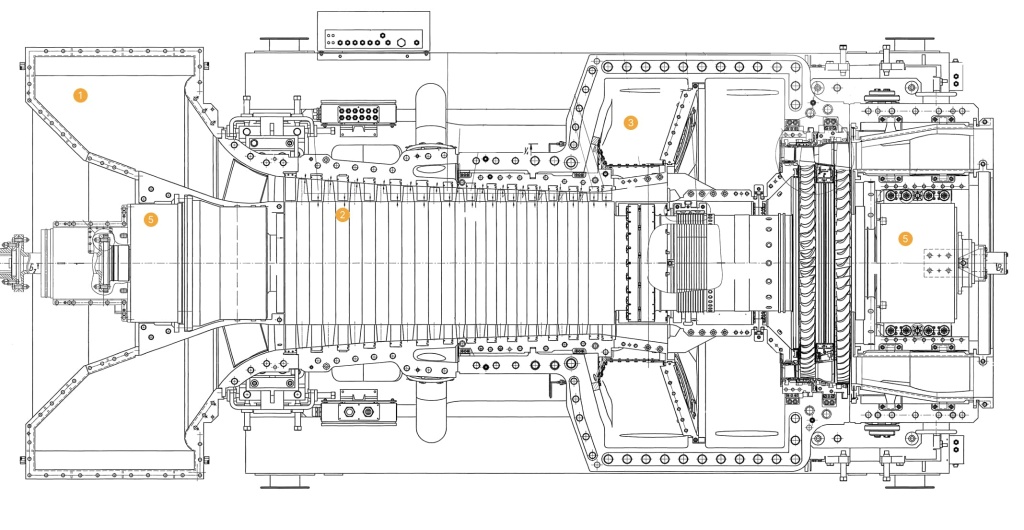

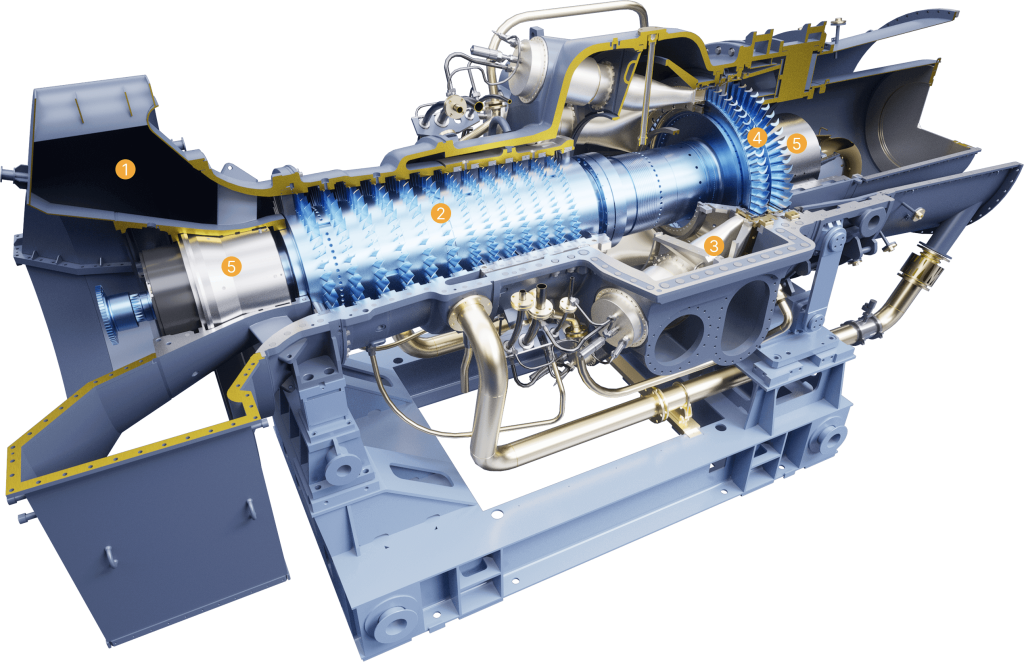

- входное устройство
- тринадцатиступенчатый осевой компрессор
- камера сгорания
- двухступенчатая осевая турбина
- магнитные подшипники
