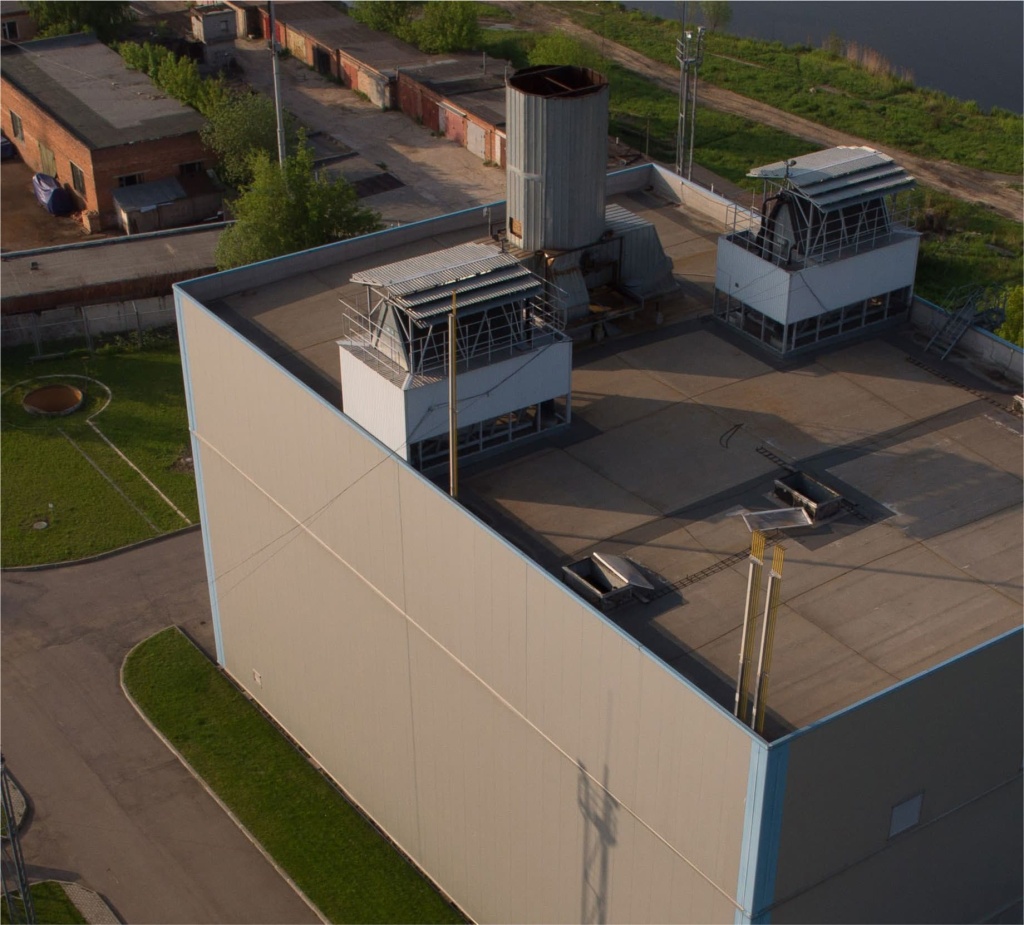

Газотурбинная станция
ГТ ТЭЦ «ГТ Энерго» представляет собой современное техническое сооружение с новаторскими решениями, пригодными для эксплуатации в любых климатических условиях. Станции работают в режиме когенерации с отпуском электрической и тепловой энергии.
Современная отечественная технология позволяет обеспечить высокий КПД использования топлива – до 85%. Расчетный ресурс силового агрегата (200 000 ч.) и полная автоматизация производства гарантируют высокую эксплуатационную надежность и гибкость регулирования баланса тепловой и электрической энергии. В системах управления и автоматизации ГТ ТЭЦ применены современные исполнительные механизмы и программируемые контроллеры. Пуск, остановка и управление режимами осуществляется одним оператором

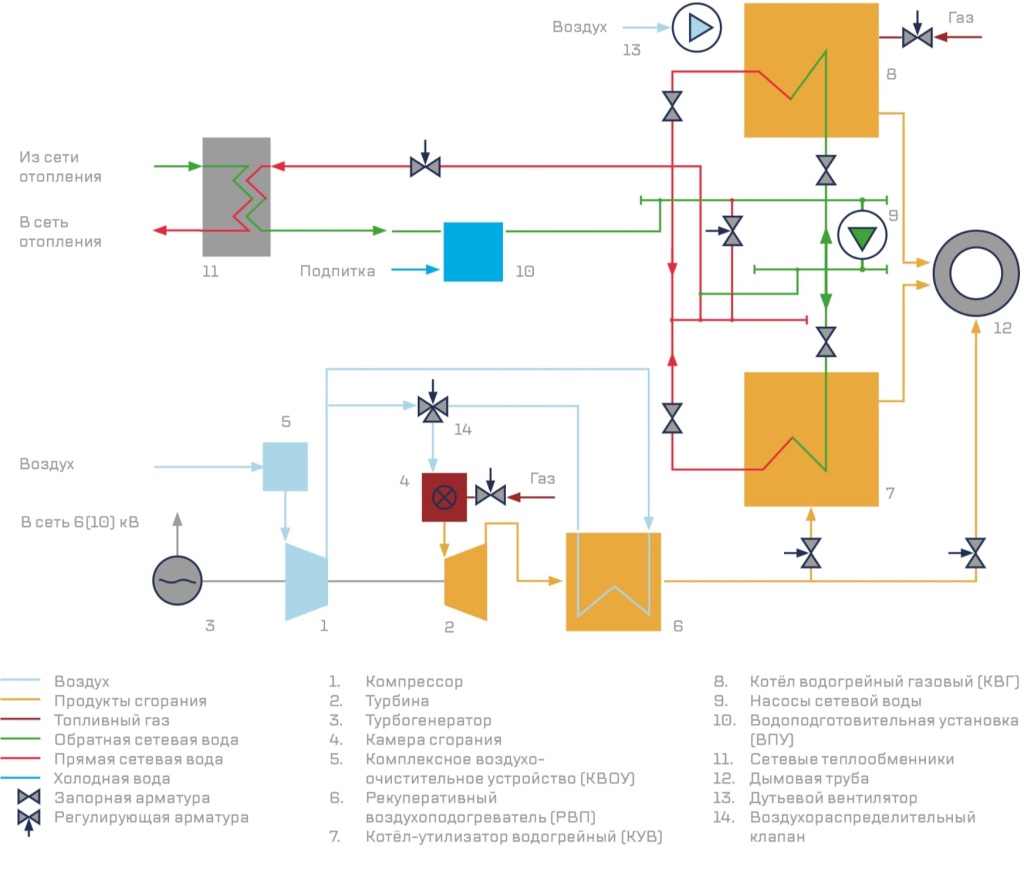

ПРИНЦИП РАБОТЫ
Атмосферный воздух, очищенный в КВОУ (5), подается в компрессор (1), где сжимается и направляется в воздушный тракт РВП (6), а затем через воздухораспределительный клапан (14) в камеру сгорания (4).
В камере сгорания, в потоке воздуха, сжигается топливо, поступающее через форсунки. Горячие газы поступают на лопатки газовой турбины (2), где тепловая энергия потока превращается в механическую энергию вращения ротора турбины. Мощность, полученная на валу турбины, используется для привода компрессора (1) и электрического генератора (3), который вырабатывает электроэнергию. Горячие газы после РВП поступают в водогрейный котел-утилизатор (7), где нагревают сетевую воду внутреннего контура и далее уходят в дымовую трубу (12).
Для увеличения тепловой мощности блока предусмотрен воздухораспределительный клапан (14) РВП (6). Пиковый водогрейный котел (8) способен выдавать тепло в сеть независимо от работы газовой турбины.
Варианты компоновок

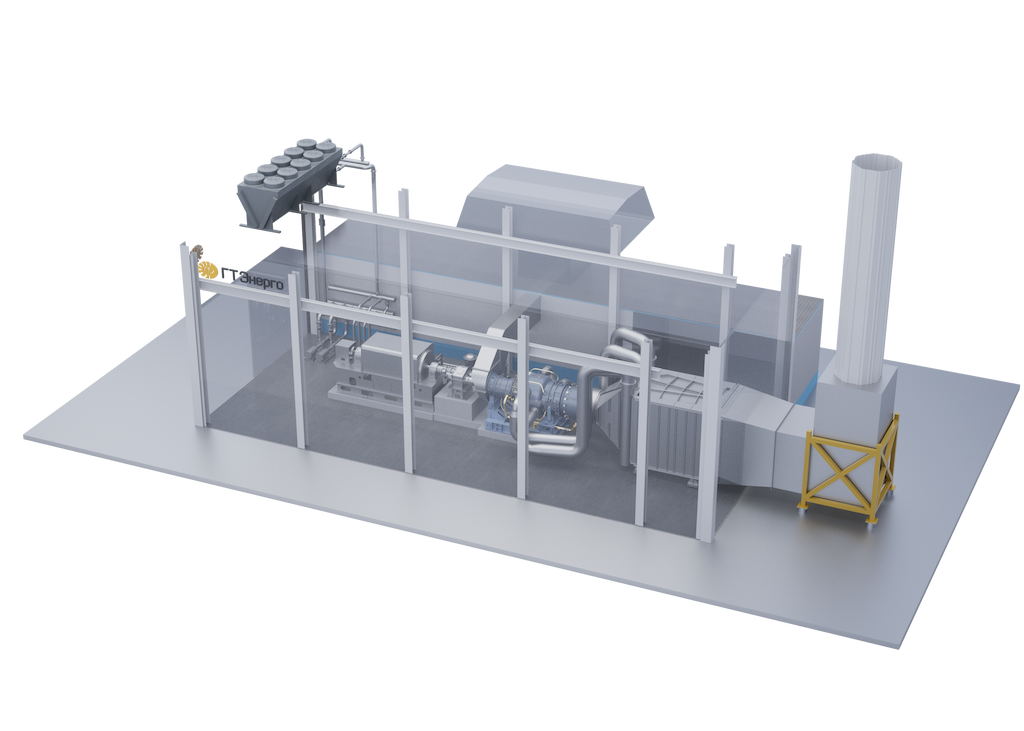

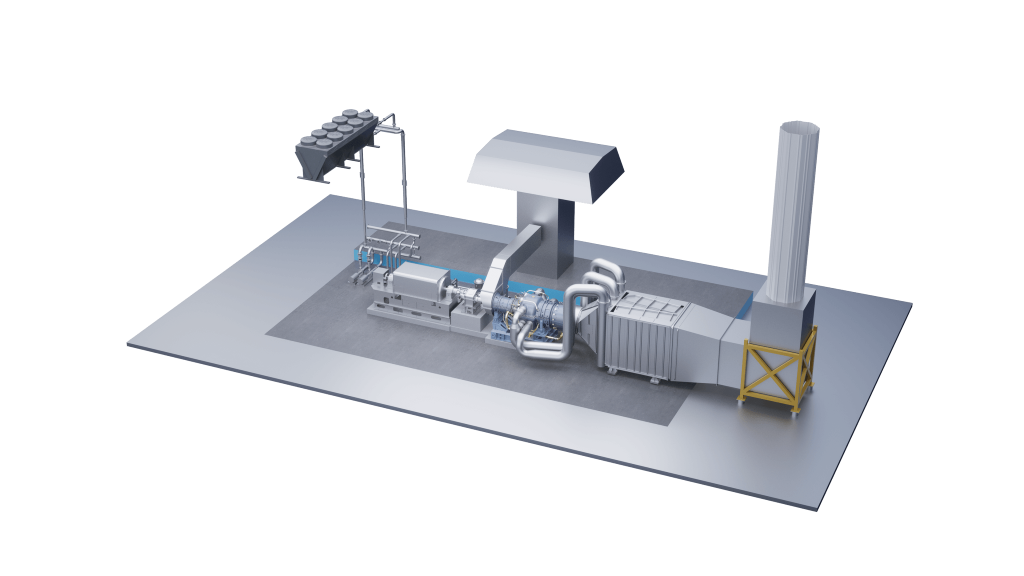

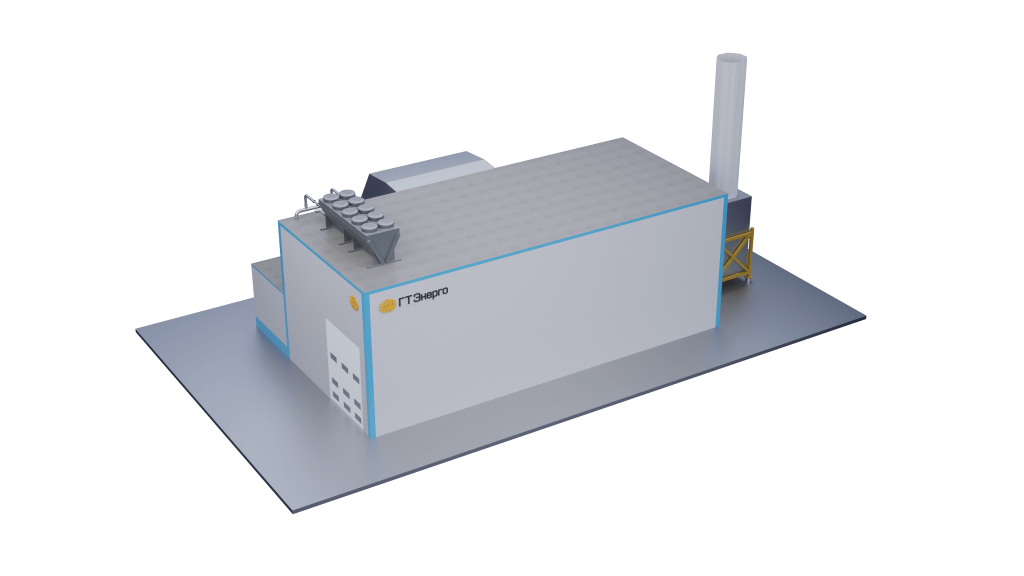

Энергоблок ГТ-009GT
Энергоблок модификации ГТ-009GT — комплексная энергетическая установка, предназначенная для генерации электрической энергии.
Энергоблок «ГТ Энерго» в новой модификации GT (generation to, generation technology) — собственная разработка компании, комплексная установка, предназначенная для генерации энергии.
Характеристики
9 МВт
мощность электрическая

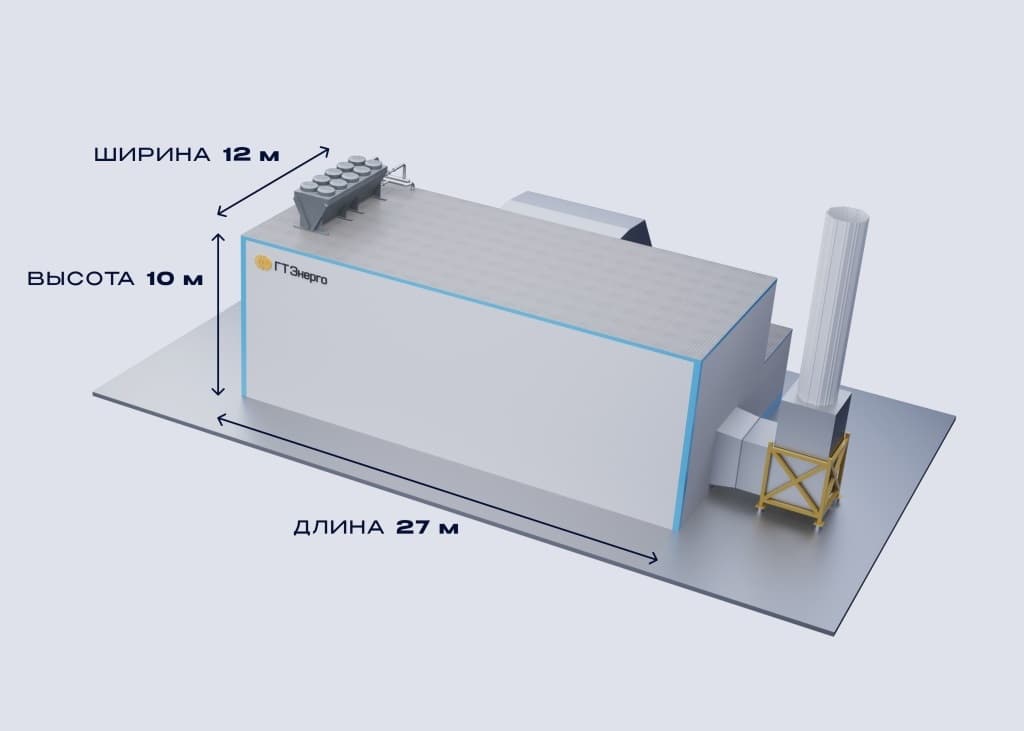

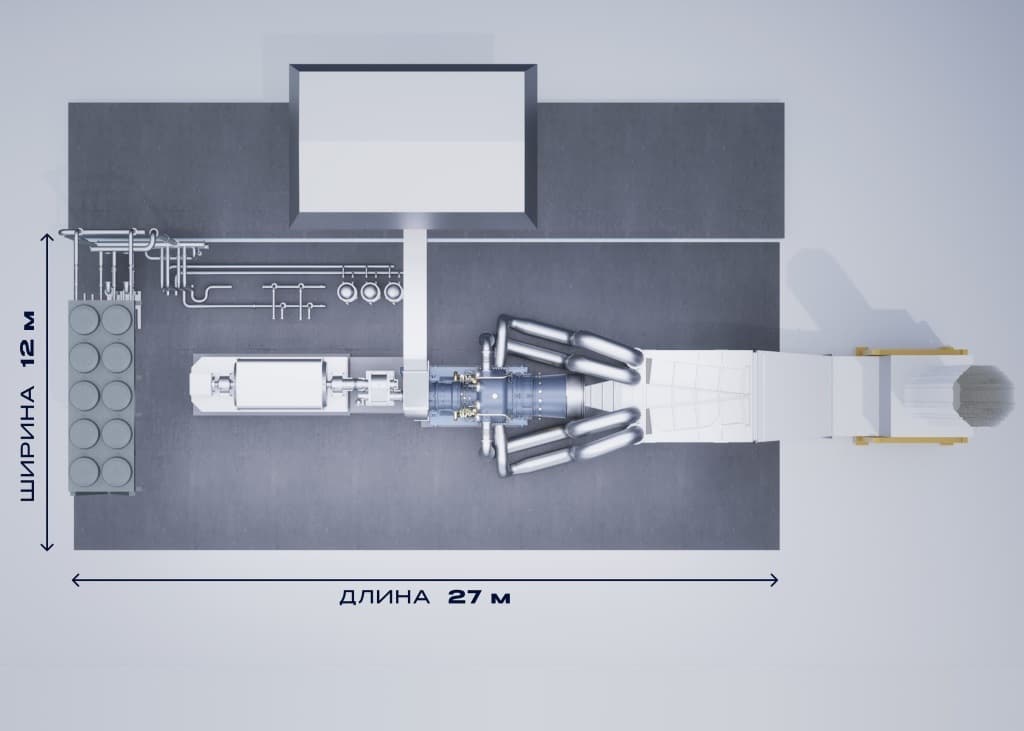

27×12×10 м
габаритные размеры Д×Ш×В (м)

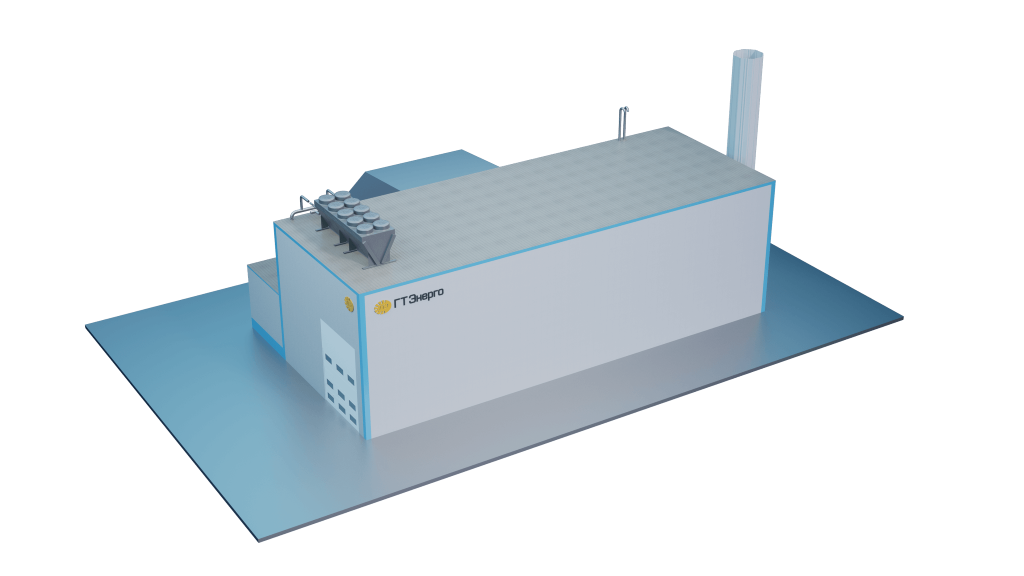

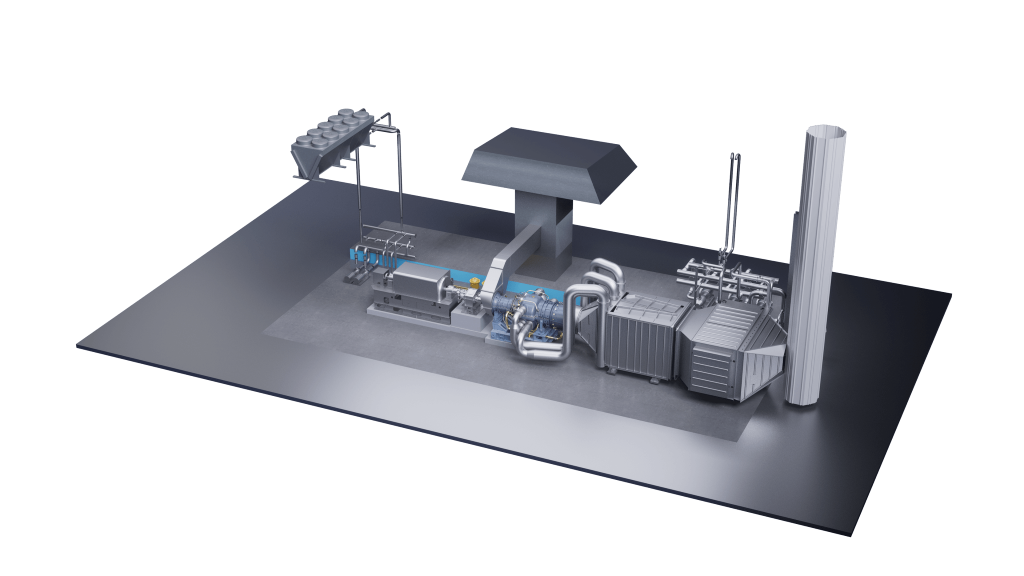

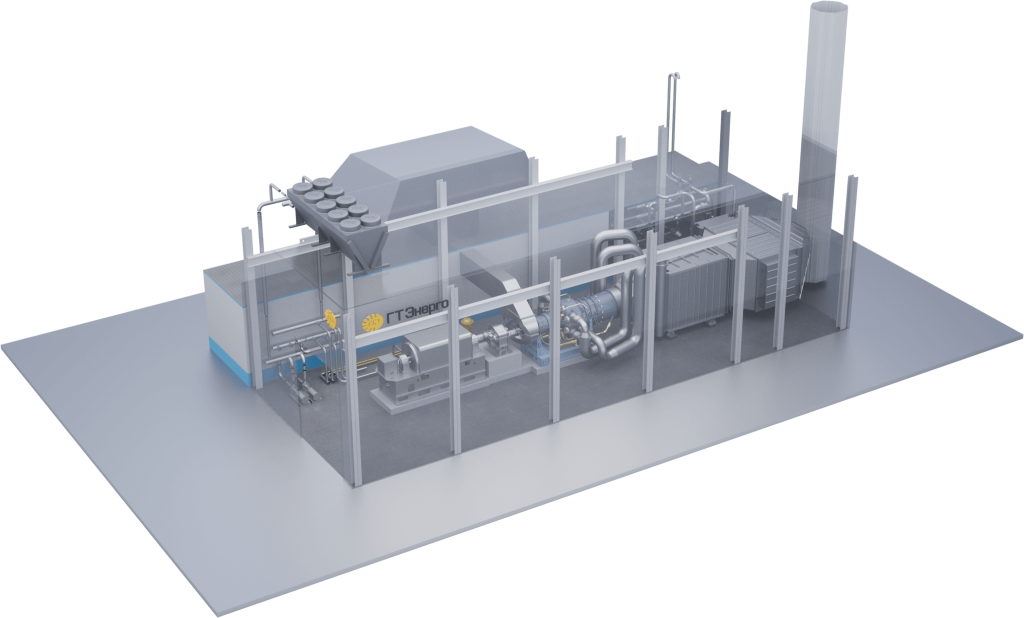

Энергоблок ГТ-009GTH
Энергоблок модификации ГТ-009GTH (generation to heat) — комплексная энергетическая установка, предназначенная для комбинированной выработки электрической и тепловой энергии.
Характеристики
9 МВт
мощность электрическая
11 Гкал/ч
мощность тепловая

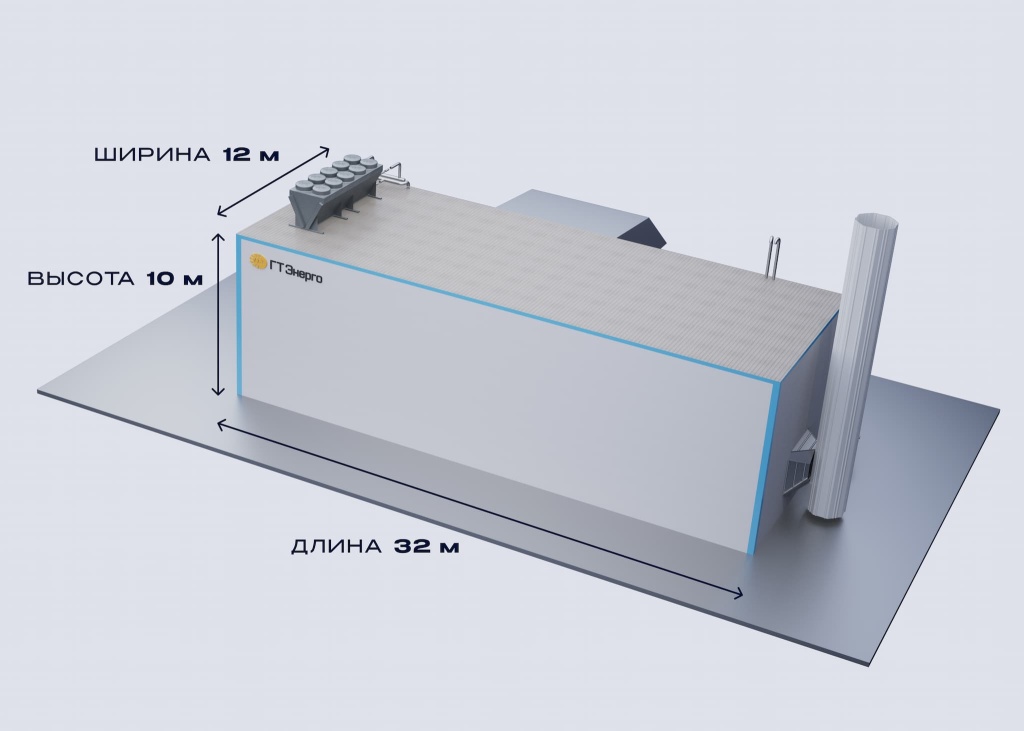

32×12×10 м
габаритные размеры Д×Ш×В (м)

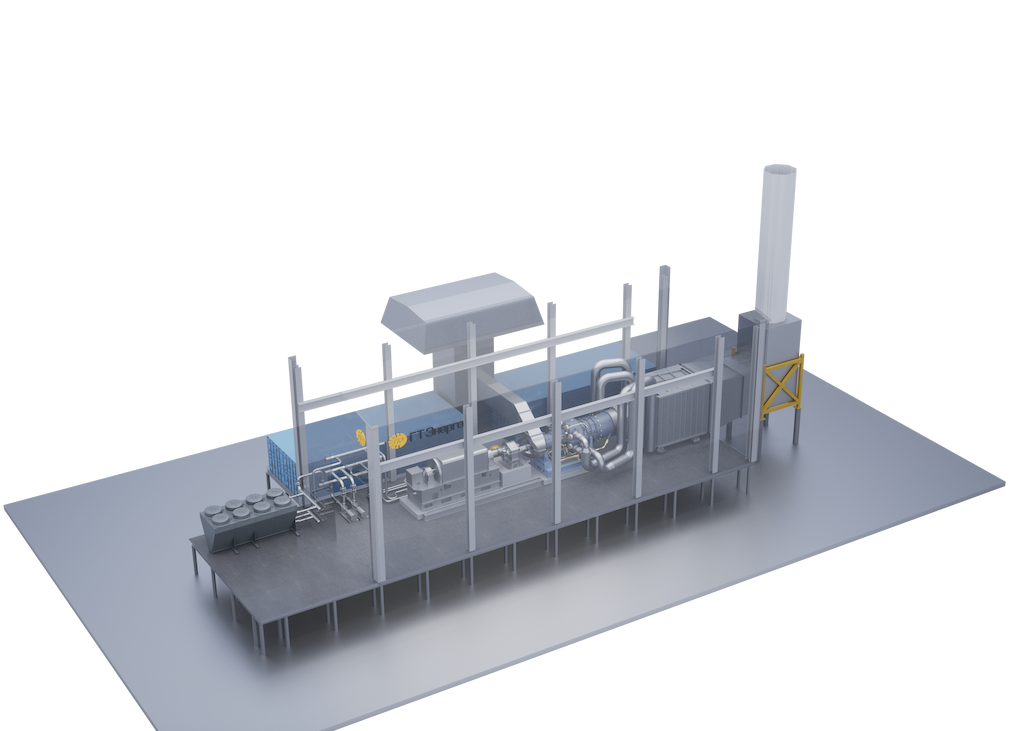

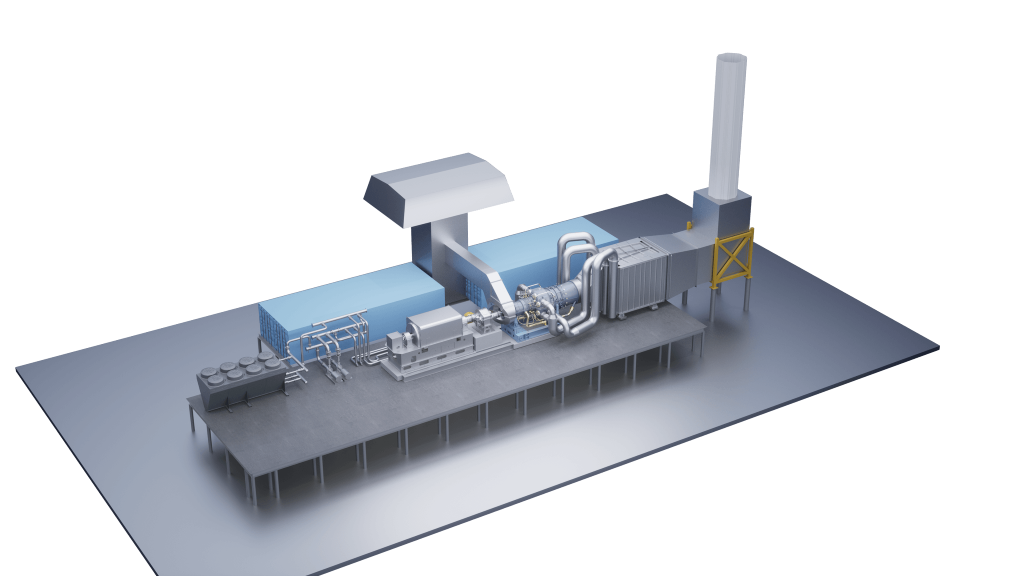

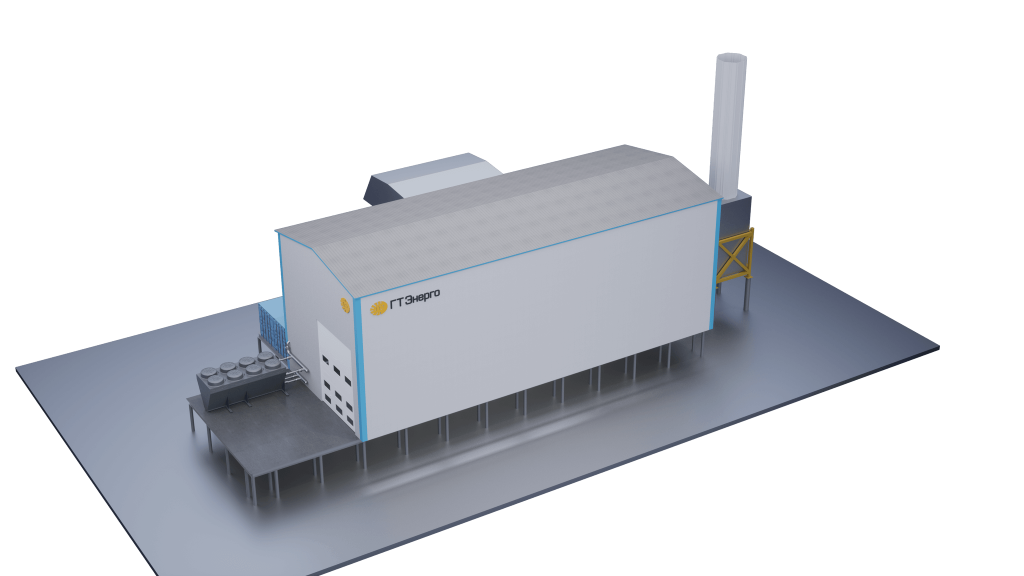

Энергоблок ГТ-009 GT Арктика
Энергоблок модификации ГТ-009GT Арктика (generation to, generation technology) − комплексная энергетическая установка, предназначенная для генерации электрической энергии.
Исполнение моноблока для северных регионов страны. Возможность работы в условиях вечной мерзлоты.
9 МВт
мощность электрическая

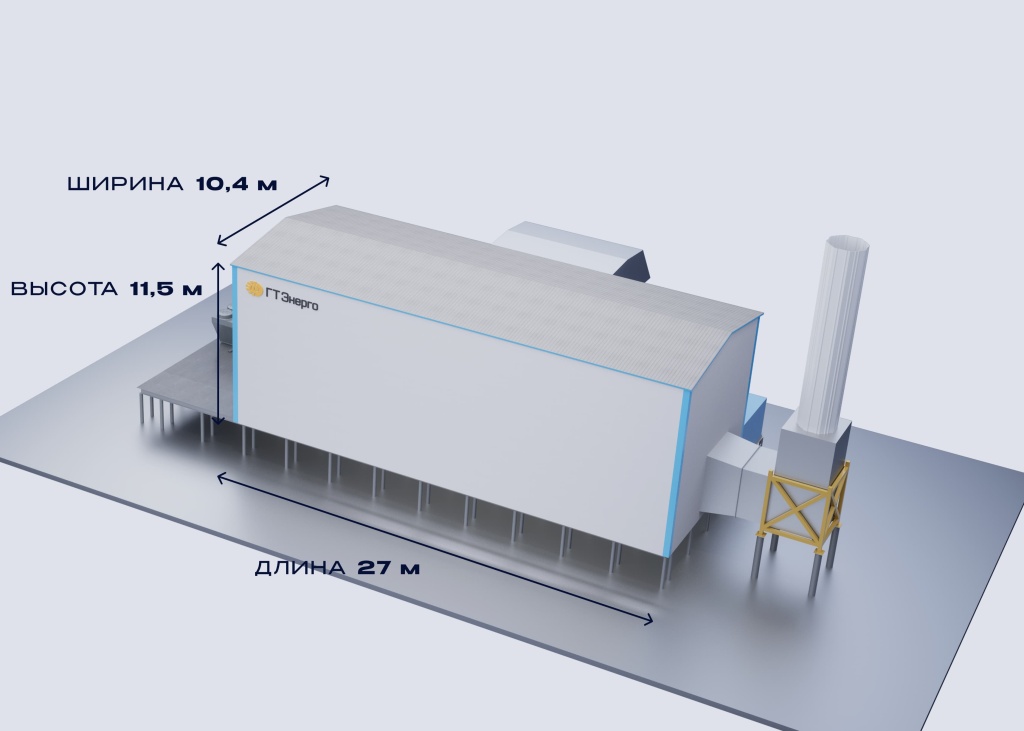

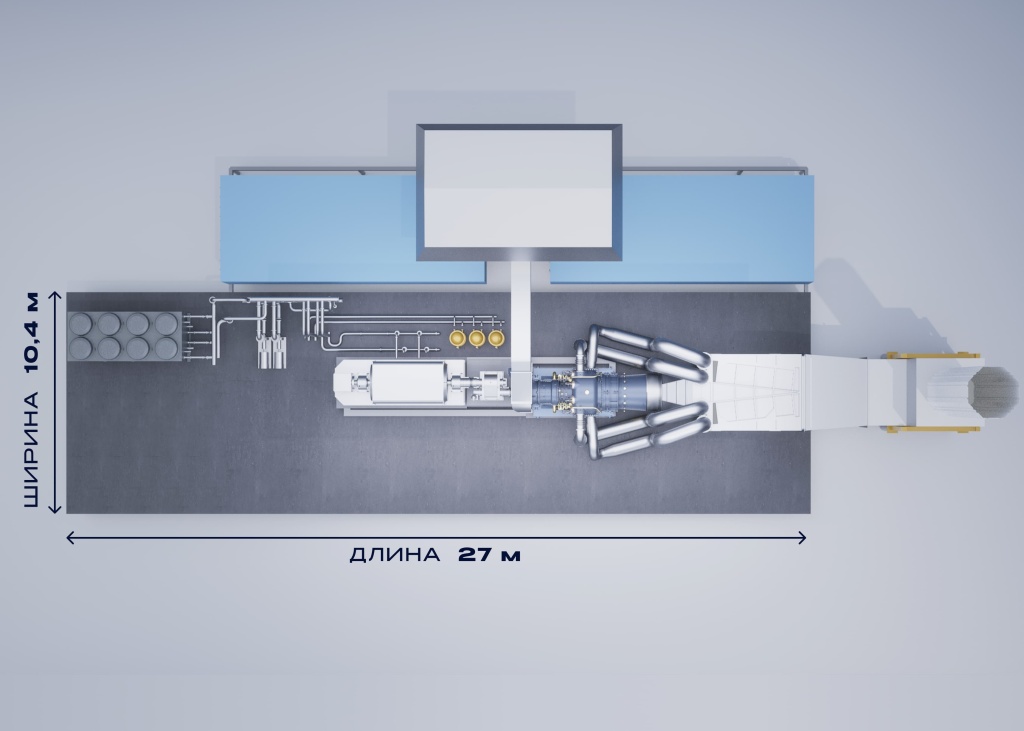

27×10,4×11,5 м
габаритные размеры Д×Ш×В (м)
