Строительство мини-ТЭС
Мини-ТЭС (малая теплоэлектростанция) — это компактное автономное энергетическое устройство, которое производит электроэнергию и тепловую энергию мощностью от 9 МВт до 36 МВт, обычно находясь близко к месту потребления. Благодаря своей компактности и гибкости они могут быть установлены в различных условиях и с различными требованиями к мощности.
Мини-ТЭС от АО «ГТ Энерго» представляют собой идеальное решение для электро- и теплоснабжения промышленных объектов, малых предприятий, а также построек, находящихся в удаленных и труднодоступных районах. Компактные газотурбинные мини-ТЭС используются как основной или резервный источник тепловой и электрической энергии при параллельном взаимодействии с централизованными сетями.
Предлагаемые решения Мини-ТЭС от АО «ГТ Энерго» — это полный комплекс по энергоснабжению «под ключ». Наши собственные разработки электростанций основаны на газотурбинных установках собственного производства и автоматизированной работе генерирующих агрегатов. В качестве топлива используется природный газ, попутный газ или газ, добытый из месторождений нефти и газа. Наши ТЭС могут быть установлены в любом месте, где есть газопроводы или действующие месторождения нефти и газа.

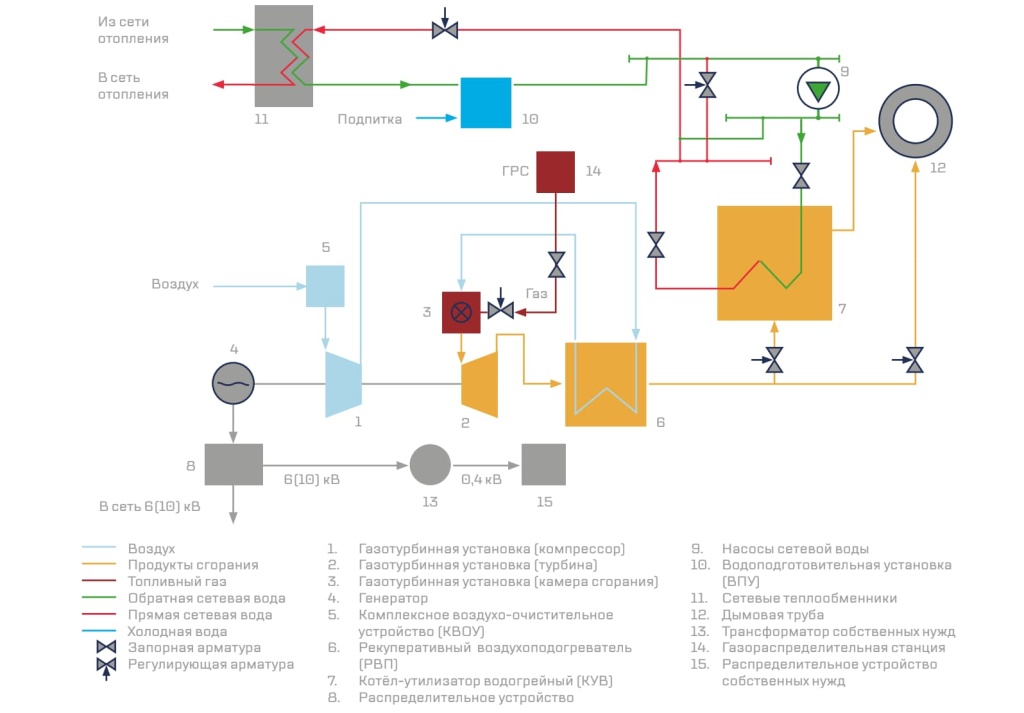

Принципы работы
Атмосферный воздух, очищенный в комплексном воздухоочистительном устройстве (5), подается в компрессор газотурбинной установки (1), где сжимается и направляется в воздушный тракт рекуперативного воздухоподогревателя (6), в котором происходит подогрев теплом выхлопных газов. Далее очищенный, сжатый и подогретый воздух поступает в камеру сгорания газотурбинной установки (4).
Топливо, подготовленное на газораспределительной станции (14), поступает в камеру сгорания через форсунки и сжигается в потоке воздуха. Горячие газы проходят через лопатки газовой турбины (2), где тепловая энергия потока превращается в механическую энергию вращения ротора турбины. Мощность, полученная на валу турбины, используется для привода компрессора (1) и электрического генератора (4), который вырабатывает электроэнергию. Электроэнергия распределяется за счет распределительного устройства (8), которое подает электроэнергию в сеть и систему собственных нужд (трансформатор (13) и распределительное устройство (15)).
Горячие газы после рекуперативного воздухоподогревателя (6) поступают в водогрейный котел-утилизатор (7), где происходит нагрев сетевой воды внутреннего контура, и далее уходят в дымовую трубу (12). Насосы сетевой воды (9) осуществляют циркуляцию теплоносителя через котёл-утилизатор (7) и сетевые теплообменники (11). Водоподготовительная установка (10) обеспечивает подпитку системы теплоснабжения с химической подготовкой теплоносителя.
Сферы применения мини-ТЭС
- Обеспечение электричеством и теплом удаленных районов или малых населенных пунктов, где нет доступа к централизованным энергетическим системам.
- Автономное энергоснабжение отдельных объектов, таких как частные дома, дачи, фермы, коттеджи, малые предприятия и предприятия с низким энергопотреблением.
- Резервное энергоснабжение для объектов, где надежность электроснабжения критически важна, например, для больниц, серверных центров, банков и других организаций.
- Оптимизация энергопотребления и снижение затрат на энергию путем производства собственной электроэнергии и тепла на месте потребления.
- Использование возобновляемых источников энергии для производства электроэнергии, таких как солнечная энергия, ветряная энергия, гидроэнергия или биогаз.
Характеристики
- Количество блоков: 2
- Топливо: природный газ
- Электрическая мощность: 9 МВт.
- Тепловая мощность: 11 Гкал/ч
Этапы работы с нами
- Получение условий на подключение коммуникаций.
- Сбор необходимой документации и разрешения на строительство.
- Подготовка коммерческого предложения.
- Проектирование и составление сметы.
- Согласование и подготовка.
- Поставка оборудования и монтаж.
- Подключение к источникам питания.
- Пусконаладочные работы.
- Гарантийное обслуживание.
Почему выбирают нас
Опыт и компетенции
- Более 20 лет опыта проектирования и строительства объектов энергетики
- Географическое присутствие — Центр, Юг, Северо-Запад Урал, Сибирь
- 18 действующих + 8 строящихся станций
- 3 сервисных центра (Чехов, Екатеринбург, Волгодонск)
- Собственные проектные и строительно-монтажные мощности
Оборудование отечественного производства
- Нет зависимости от евро / доллара
- Повышенный ресурс агрегата (200 000 ч.);
- Обслуживание и ремонт турбины осуществляется непосредственно на объекте
- Уникальные технологии и собственные разработки: все основное оборудование энергоблока, магнитный подвес, АСУ ТП и САУ
Эффективный объект генерации за умеренные деньги
- Типовой проект газотурбинной станции
- Срок строительства типовой газотурбинной станции — 18 мес.
- Высокая эффективность — экономия на энергоресурсах до 60%
Реализованные проекты

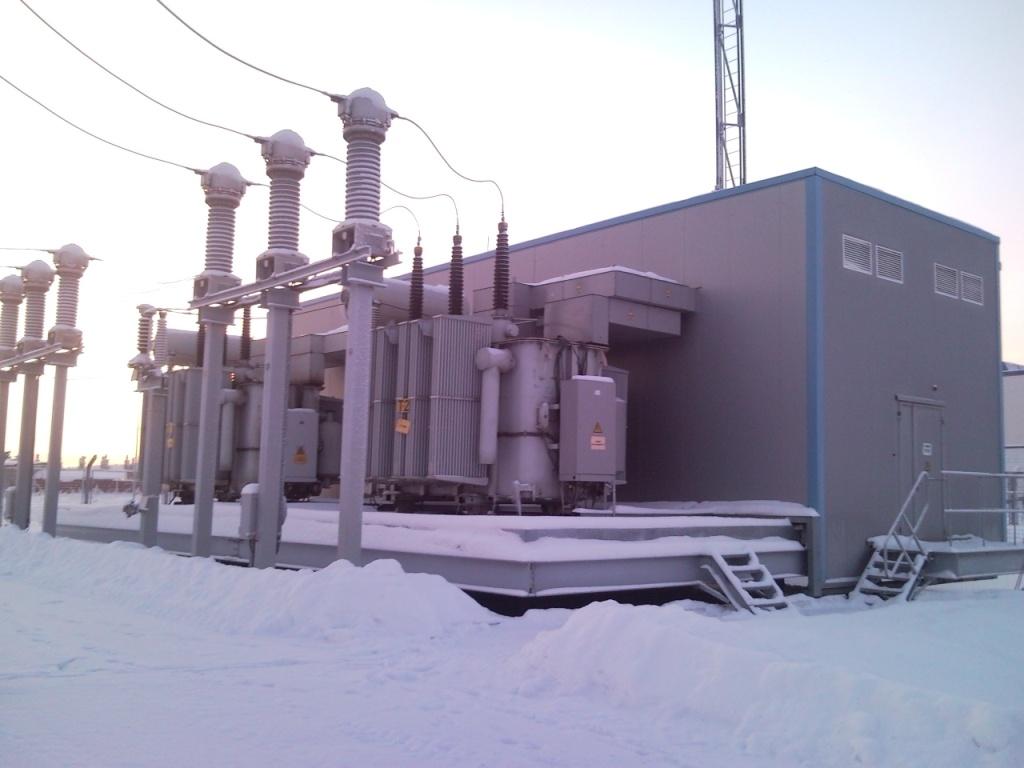

ГТ ТЭЦ Режевская
ГТ ТЭЦ Режевская является участником энергосистемы Свердловской области. Выдача мощности осуществляется через подключение ПС «Энергомаш» 110/6/6кВ к ВЛ-110кВ «Реж-Сафмедь-1,2». Совместно с котельной № 2 «Теплоцентраль» обеспечивает теплом население микрорайонов г. Реж «Семь ветров» и «Привокзальный».
На ГТ ТЭЦ эксплуатируется два энергоблока ГТЭ-009, электроподстанция «Энергомаш» 110/6кВ. Суммарная установленная электрическая мощность Режевской ГТ ТЭЦ — 18 МВт, суммарная теплопроизводительность 26 Гкал/ч.
Состав одного энергоблока: газотурбинный двигатель ГТЭ-009, турбогенератор типа ТФЭ-10-2ГУ3, котел-утилизатор типа КУВ-23,2(20)-170, рекуперативный воздухоподогреватель РВП-2200-1.
Характеристики

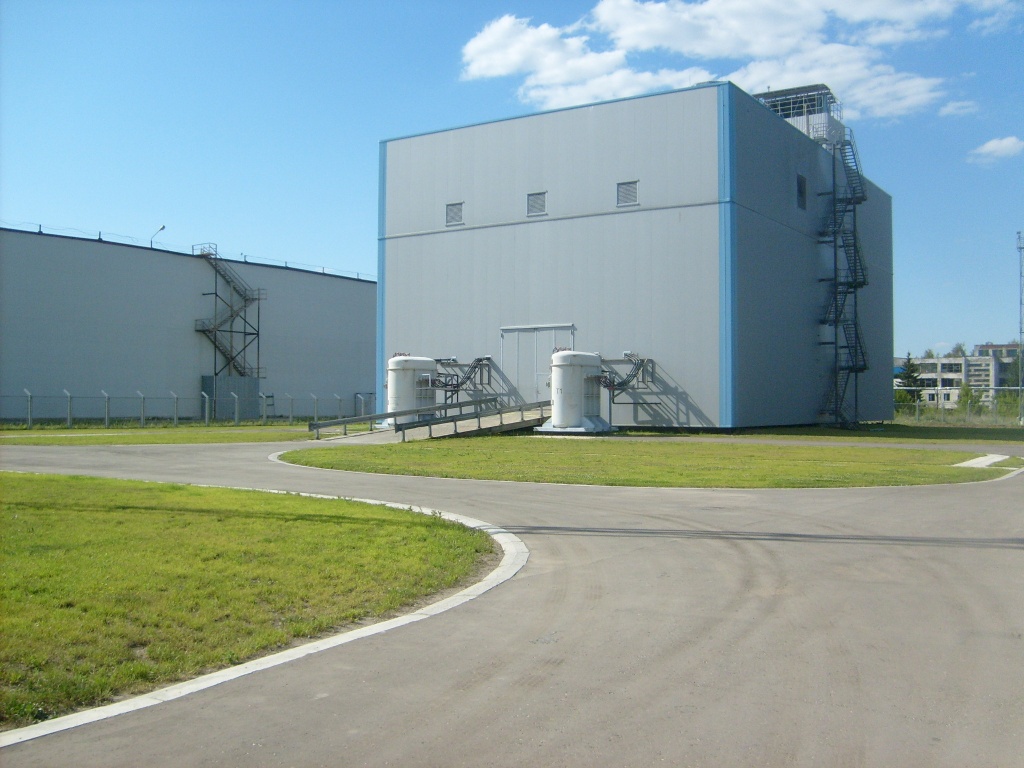

ГТ ТЭЦ Саранская
Саранская ГТ ТЭЦ является участником энергосистемы Республики Мордовия. Выдача мощности осуществляется через подключение ВЛ 110 кВ к ПС «Саранская» 220/110/6. Обеспечивает тепловой энергией производственные и административные площади ООО «Лисма».
На ГТ ТЭЦ эксплуатируется два энергоблока ГТЭ-009, газораспределительная станция, водоподготовительная установка. Суммарная установленная электрическая мощность Саранской ГТ ТЭЦ — 18 МВт, суммарная теплопроизводительность 26 Гкал/ч.
Состав одного энергоблока: газотурбинный двигатель ГТЭ-009, турбогенератор типа ТФЭ-10-2ГУ3, котел-утилизатор типа КУВ-23,2(20)-170, рекуперативный воздухоподогреватель РВП-2200-1.
Характеристики

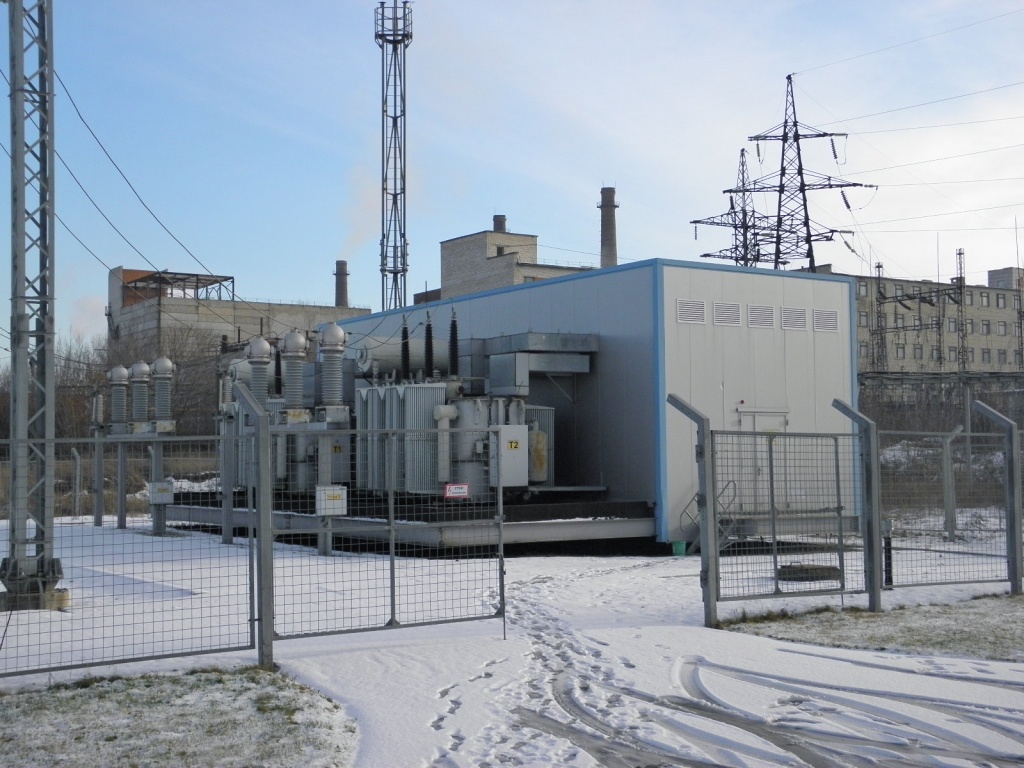

ГТ ТЭЦ Элистинская
ГТ ТЭЦ Элистинская является участником энергосистемы Республики Калмыкия. Выдача мощности осуществляется через подключение ВЛ 110 кВ к ПС «Элиста Северная» 220/110/10. ГТ ТЭЦ Элистинская обеспечивает резерв системы теплоснабжения города Элисты.
На ГТ ТЭЦ эксплуатируется два энергоблока ГТЭ-009М, электроподстанция 110/10 кВ, газораспределительная станция. Суммарная установленная электрическая мощность ГТ ТЭЦ Элиста — 18 МВт, суммарная теплопроизводительность 60 Гкал/ч.
Состав одного энергоблока: газотурбинный двигатель ГТЭ-009М, турбогенератор типа ТФЭ-10-2(2×3)/6000У3, рекуперативный воздухоподогреватель РВП-2200-2, котел-утилизатор типа КУВ 23,2(20)-170(М), пиковый водогрейный котел КВ-Г-23,3-170, тиристорный преобразователь частоты ТПЧ 2900/12500. На ГТ ТЭЦ применена технология магнитного подшипника — ротор турбины и генератора вращаются в магнитом поле.
Характеристики

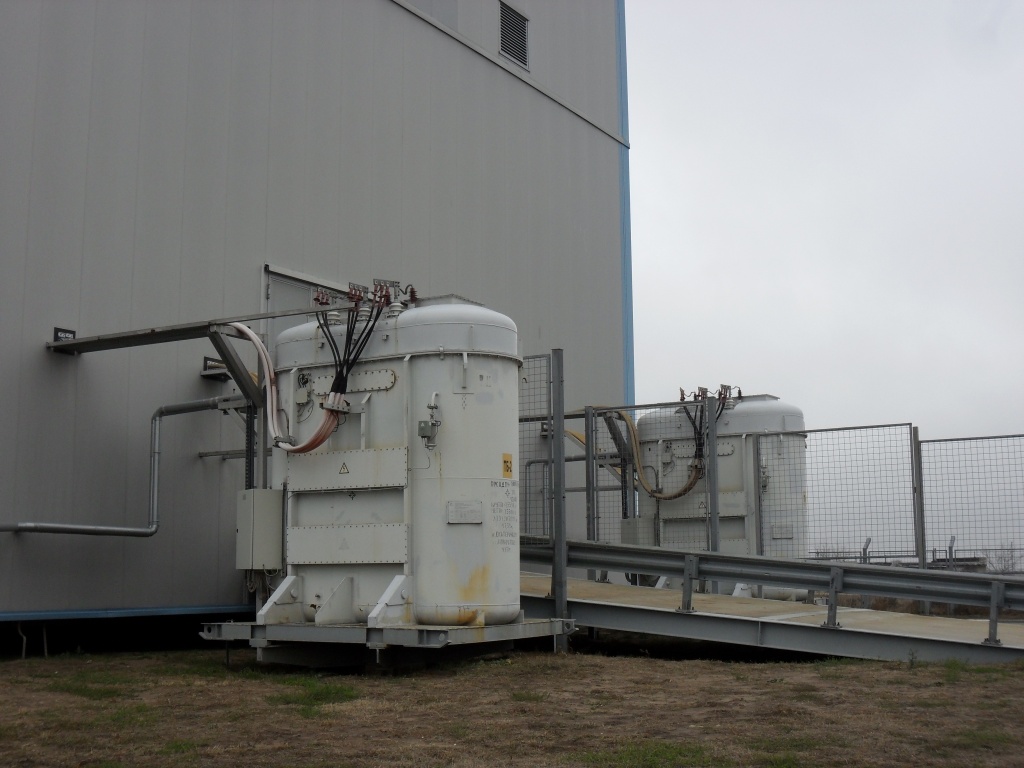

ГТ ТЭЦ Сасовская
ГТ ТЭЦ Сасово является участником энергосистемы Рязанской области. Выдача мощности осуществляется через подключение КЛ 10 кВ к ПС «Сасово» 220/110/10. ГТ ТЭЦ Сасово обеспечивает 70% потребностей ГВС и отопления жителей микрорайонов Северный и Южный, а также Южной промзоны города Сасово.
На ГТ ТЭЦ эксплуатируется два энергоблока ГТЭ-009М, газораспределительная станция. Суммарная установленная электрическая мощность ГТ ТЭЦ Сасово — 18 МВт, суммарная теплопроизводительность 60 Гкал/ч.
Состав одного энергоблока: газотурбинный двигатель ГТЭ-009М, турбогенератор типа ТФЭ-10-2(2×3)/6000У3, рекуперативный воздухоподогреватель РВП-2200-2, котел-утилизатор типа КУВ 23,2(20)-170(М), пиковый водогрейный котел КВ-Г-23,3-170, тиристорный преобразователь частоты ТПЧ 2900/12500. На ГТ ТЭЦ применена технология магнитного подшипника — ротор турбины и генератора вращаются в магнитом поле.
Характеристики
Вопросы и ответы
Строительство мини-ТЭС выгодно как для удаленных районов и промышленных объектов, обеспечивая автономное энергоснабжение, так и для коммерческих комплексов и экологических проектов, где они помогают оптимизировать расходы на энергию и снижать экологическое воздействие.
Энергоблоки «ГТ Энерго» содержат газотурбинный двигатель, турбогенератор, воздухопрогреватель, водогрейный и теплоутилизирующий котел, тиристорный преобразователь для обеспечения параллельной работы с электросетью.
Энергоблок мини-ТЭС включает в себя генератор, газотурбинный двигатель и различные системы: охлаждения, управления, подачи топлива, выхлопа, электропитания, а также корпус и звукоизоляцию для обеспечения эффективной и безопасной работы в различных условиях.
Мощность теплоэлектростанций рассчитывается исходя из тепловой и электрической нагрузки по утвержденной ЕЭС России методике. Определение мощности ТЭС входит в услугу комплексного энергоснабжения, предоставляемой нашей компанией.
Наши моноэнергоблоки 4-го поколения имеют улучшенные характеристики благодаря использованию газотурбинных установок с увеличенным до 200 тысяч часов рабочим ресурсом. Применение магнитных подшипников позволяет также увеличить интервалы между обслуживанием и ремонтом. Это оборудование способно работать в различных условиях, включая арктические.
